IMPORTANTE - TOMAR EM CONSIDERAÇÃO ANTES DE ENCOMENDAR - As peças sobressalentes podem diferir ligeiramente das peças originais, mas continuam a respeitar as recomendações do fabricante.
.

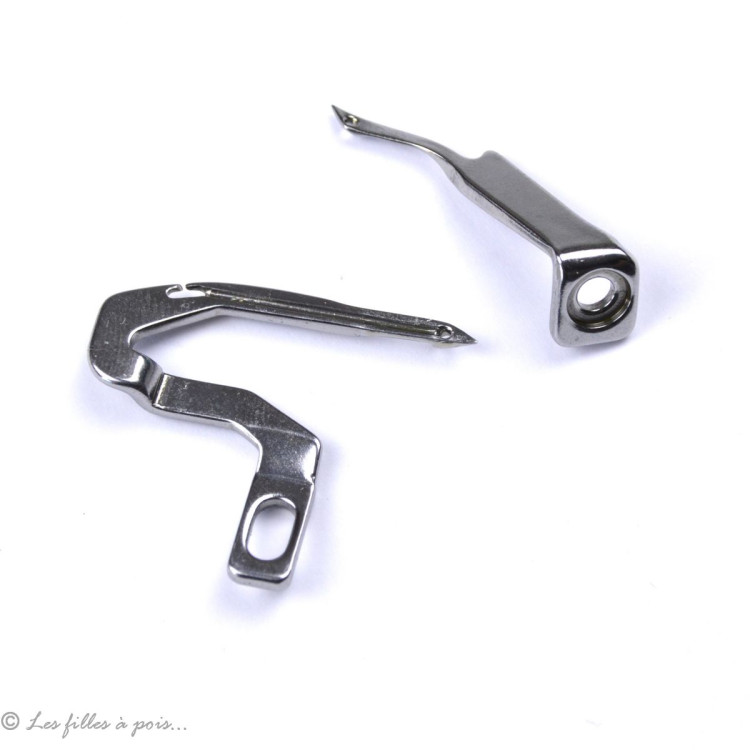

Alceadeira inferior de overloque em aço inoxidável para a máquina de overloque da família PFAFF E-element 1230OL ® e seus derivados como Coverlock 4762 e Coverlock 4772 ou Singer ® 14SH654 - 14SH754 - 14SH644 - 14HD854 Heavy Duty - 14SH744 - 14SH745 - 14U555 - 14U554 - 14U544
Também compatível com Silvercrest SON 90 A1
A linha no circuito amarelo faz qualquer coisa na corrente, ou parte-se na primeira volta da máquina, as suas agulhas tocam na posição baixa e fazem um barulho como metal a roçar quando a máquina arranca: é muito possível que o seu looper inferior esteja avariado. Pode ter-se avariado após uma tentativa (excessivamente) otimista de coser uma espessura demasiado grossa, ou demasiado dura, ou após um ataque de raiva na sequência de um encravamento da corrente...
A linha do circuito vermelho faz qualquer coisa na corrente, ou parte-se na primeira volta da máquina, as suas agulhas (novas) tocam-se e fazem um barulho de metal a roçar quando a máquina arranca: é muito possível que o seu tear superior esteja avariado. Pode ter sido avariado após uma tentativa (excessivamente) otimista de coser uma espessura demasiado grossa ou demasiado dura, ou após um ataque de raiva na sequência de um encravamento da corrente...
..........
TROCA DA LAÇADEIRA SUPERIOR
Substituição fácil
Não se esqueça de desligar a máquina antes de a manusear.
Abrir a tampa inferior de enfiamento
Retirar a linha AMARELA do seu percurso, até ao travão, e soltá-la para a parte de trás da máquina.
Rodar o volante da máquina no sentido de funcionamento até que o laçador inferior esteja o mais à direita possível
Com uma boa chave de fendas Phillips, retirar o parafuso de fixação do laçador
Substituir a laçadeira
Colocar o looper na posição intermédia na sua ranhura
Aproximar o parafuso de fixação do looper sem o bloquear
Rodar o volante da máquina no sentido de funcionamento
durante o movimento esquerda -> direita, no momento em que a agulha e a laçadeira roçam uma na outra, a ponta da laçadeira deve estar 1 mm ACIMA da parte mais alta do olho direito da agulha.
Corrigir a altura da laçadeira empurrando/puxando.
Fixar o parafuso de fixação
..........
PERMUTADOR DE CALOR INFERIOR
Substituição fácil
Não se esqueça de desligar a máquina antes de a manusear.
Abrir a tampa inferior de enfiamento
Retirar a linha VERMELHA do seu percurso, até ao travão, e puxá-la para a parte de trás da máquina.
Rodar o volante da máquina no sentido de funcionamento até que o laçador superior esteja o mais baixo possível
Pegue numa boa chave de fendas flexível com um encaixe hexagonal macho de 2,5 mm, ou numa chave Allen de 2,5 mm, e retire o parafuso de fixação do laçador.
Substituir o laçador
Coloque o laçador na posição intermédia na sua ranhura
Aproximar o parafuso de fixação do looper sem o bloquear
Rodar o volante da máquina no sentido de funcionamento
Durante o movimento de subida e descida, quando a agulha e a laçadeira roçam uma na outra, a ponta da laçadeira deve estar 1,1 mm +/- 0,1 mm à frente da agulha. Um truque consiste em colocar uma tira de papel dobrada em 2 entre a laçadeira e a agulha, para que esta possa passar quase livremente.
Corrigir o ângulo da laçadeira rodando-a no seu eixo.
Podem ser necessários vários testes
Fixar o parafuso de fixação
Aproveitar ao máximo! O seu trabalho está atrasado!
Não hesite em contactar-nos para mais informações!
DEVOLUÇÕES DE PRODUTOS :
ATENÇÃO!
Antes de qualquer compra, convidamo-lo a consultar as condições gerais de venda que figuram no anexo 1. Não serão aceites devoluções se :
- a peça tiver um defeito devido a uma utilização/instalação incorrecta
- a minha peça já tiver sido utilizada
